Programmation et qualification de cartes ALSPA P320

ICSS assure la programmation, la configuration et la qualification de cartes et d’équipements ALSPA P320. L’objectif n’est pas seulement de charger un fichier dans un module, mais de restituer une configuration compatible avec sa référence, sa révision, son rôle dans l’architecture et le projet auquel il est destiné.

Cette maîtrise repose sur une connaissance de niveau constructeur des différentes générations du système, des outils historiques d’ingénierie et des chaînes de génération et de chargement. Elle permet de remettre en service une pièce de rechange, de restaurer un firmware devenu difficile à trouver ou de préparer un module avant son installation sur site.

Programmer dans le contexte réel du système

Les méthodes diffèrent selon la génération ALSPA P320, le type de contrôleur et le matériel concerné. ICSS dispose notamment des environnements et compétences nécessaires pour travailler avec les postes P4 et P8, Machine Edition, ALSPA P80 et Cell Loader, ainsi qu’avec les outils spécifiques à certaines cartes.

Avant toute programmation, la référence exacte, la révision matérielle, le firmware présent et les paramètres propres au projet sont identifiés. Lorsque cela est possible, le contenu d’origine est lu et sauvegardé afin de conserver une base de comparaison et une possibilité de retour.

Modules et configurations spécifiques

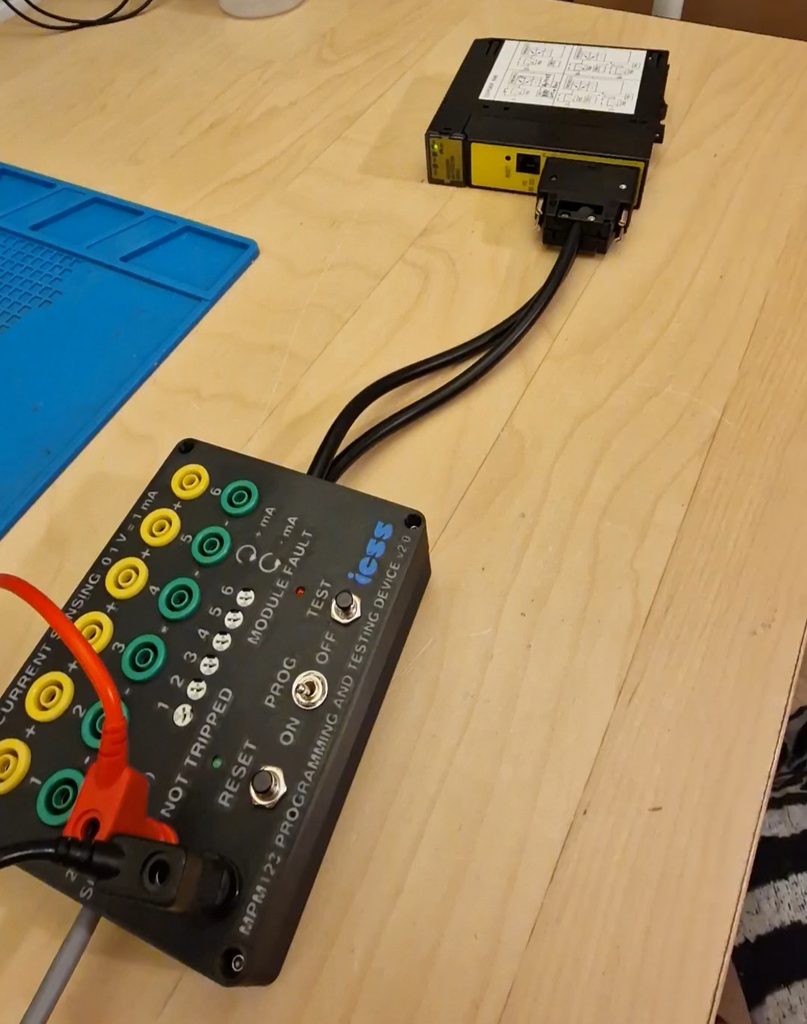

• MPM123 : lecture et écriture des paramètres internes nécessaires pour adapter une carte de rechange à la configuration recherchée.
• STI171 et STI171-1 : programmation des CPLD, adaptation contrôlée d’une variante et requalification fonctionnelle dans un environnement P320 TGC. Un exemple de reconstitution d’une prédivision 3/60 est présenté dans les réalisations ICSS.
• TTM211 et UMT162 : préparation et configuration de modules de mesure et de protection pour leur fonction dans le système.
• BEM340 et BEM341 : chargement du firmware ALSPA adapté et contrôle de son intégration au réseau et à l’architecture existante.
• Bentley Nevada 3500 : configuration des équipements lorsqu’ils sont intégrés aux fonctions de surveillance et de protection de l’installation.

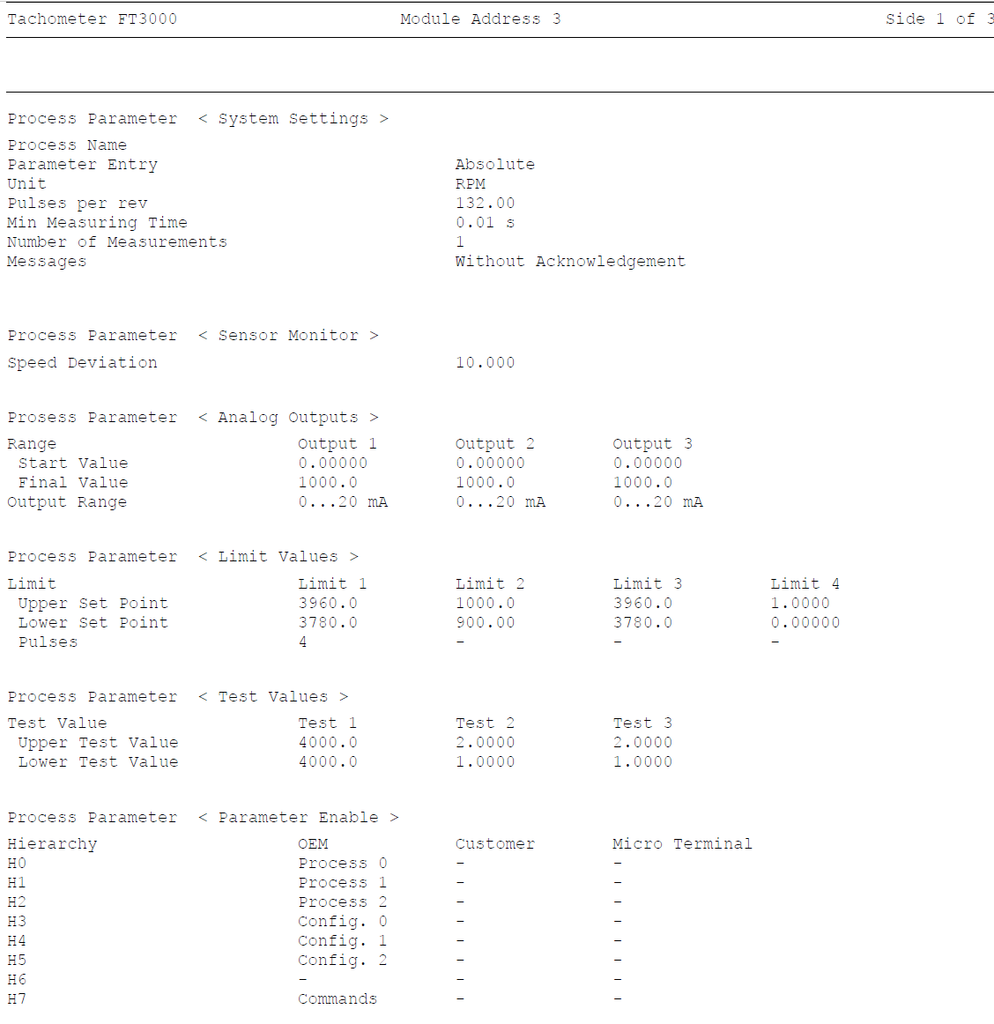

• Jaquet FT3100 et cartes associées FTFU3124 : programmation et relecture des paramètres sur plateforme ICSS à l’aide du module FTK3172.

Cette liste n’est pas exhaustive. Une demande portant sur une autre référence peut être étudiée à partir du matériel disponible, de la documentation, du contenu d’une carte fonctionnelle et des moyens nécessaires à sa qualification.

Chargement et restauration de firmwares

ICSS peut intervenir sur les firmwares de différents équipements ALSPA P320, notamment UT129, UT150, UT156 (ICSS dispose du matériel pour réaliser un flash du bootloader de l’UT156 sans utiliser le client FDU), MFC1000, MFC3000, S316 et S317.

Le choix d’un firmware ne repose pas uniquement sur le nom du module : sa compatibilité avec la révision matérielle, la version du système, la configuration du projet et les équipements associés doit être vérifiée avant chargement.

Une qualification adaptée à la fonction

Un message indiquant que la programmation s’est terminée correctement ne suffit pas à déclarer une carte apte au service. Selon le module, la qualification peut comprendre :

• la vérification de l’identité, de la révision et de la configuration du matériel
• la relecture du contenu programmé et le contrôle des paramètres ou sommes de contrôle disponibles
• le démarrage du module et son comportement au sein d’un contrôleur ou d’un bac représentatif
• les communications, entrées/sorties, seuils, mesures et états attendus par les blocs CCAD
• des essais d’entrées/sorties ponctuels, cycliques ou prolongés afin de détecter des défauts qu’un simple changement d’état ne révélerait pas
• la redondance, les basculements ou les fonctions de sécurité lorsque le banc d’essais permet de les reproduire

Pour une carte d’entrées logiques, le protocole peut par exemple comprendre 500 cycles d’activation et de désactivation espacés de deux secondes, puis le maintien des états pendant une durée pouvant atteindre 30 minutes. Ces essais permettent de mettre en évidence certains défauts intermittents ou liés au comportement des optocoupleurs dans la durée.

Les essais peuvent mobiliser des bacs CE2000, des contrôleurs C80-75, des générateurs de signaux ou de fréquence, des charges électroniques et des moyens de mesure adaptés. Pour une carte réparée, ils peuvent être complétés par un contrôle thermique et par une observation prolongée sous charge.

Traçabilité avant retour en service

Lorsque la prestation le prévoit, un rapport consigne la référence et la révision du matériel, le firmware ou la configuration chargés, les moyens d’essais utilisés, les points contrôlés et les éventuelles limites de la qualification. Le site dispose ainsi d’un état clair de la pièce préparée avant son installation.

Complémentarité avec la réparation et les pièces de rechange

La programmation peut compléter une réparation de carte ALSPA P320 ou la préparation d’une pièce de rechange. ICSS maintient également un stock de cartes et d’équipements disponibles dans la boutique de pièces de rechange. Une carte peut ainsi être réparée, programmée puis qualifiée dans un même processus lorsque les moyens d’essais correspondants sont disponibles.
